Co je stroj na válcování drátěných lan a jak to funguje

A stroj na válcování drátěných lan , také nazývaný stroj na navíjení drátěného lana nebo stroj na navíjení drátěného lana, je průmyslové zařízení postavené k navíjení, vedení a balení drátěných lan, ocelových lan nebo podobných pružných kovových výrobků na cívku nebo buben rovnoměrným způsobem řízeným napětím. Stroj otáčí navíjecí cívkou, zatímco příčný vodicí systém posouvá ocelové lano tam a zpět podél šířky bubnu, takže každý obal lana úhledně sedí vedle posledního, místo aby se hromadil nebo křížil přes sebe. Tato základní odpověď pokrývá základní funkci zařízení a níže uvedené části podrobněji vysvětlují princip fungování, strukturu, rozsah kapacity, možnosti automatizace a typické aplikace.

Z praktického hlediska a drátěný lanový stroj tohoto typu je umístěno na konci výrobní linky, hned za stanicí uzavírání pramenů, galvanizací nebo mazáním, kde je potřeba hotové lano sebrat bez kroucení nebo poškození povrchu. Protože ocelové lano je spirálovitě uložený produkt vyrobený z více drátů a pramenů, nerovnoměrné navíjení může způsobit vnitřní napětí, zploštit vnější dráty nebo zkrátit únavovou životnost. Správně navržený stroj na ocelová lana snižuje tato rizika udržováním stálého napětí a pokládáním každého obalu s kontrolovaným sklonem přes buben.

Princip činnosti stroje na navíjení a navíjení drátěného lana

Princip činnosti stroje na válcování ocelových lan lze rozdělit do čtyř koordinovaných akcí. Nejprve hnací motor otočí navíjecí cívku rychlostí, která odpovídá rychlosti linky příchozího ocelového lana. Za druhé, traverzový nebo vodorovný větrný mechanismus, obvykle namontovaný na vodicí kolejnici nad nebo vedle navijáku, pohybuje sestavou vodicích kladek doleva a doprava v synchronizaci s rotací navijáku, takže lano je položeno rovnoměrně přes buben, spíše než se soustředí na jednom místě. Za třetí, napínací zařízení, kterým může být mechanická brzda ručního kola, pneumatická spojka nebo servo řízené rameno, udržuje lano pod stálou tažnou silou, když se navíjí, čímž zabraňuje uvolněným cívkám, které se mohou uvolnit během přepravy. Za čtvrté, řídicí systém, od jednoduchého ručního spínacího panelu až po programovatelný logický ovladač, koordinuje otáčky motoru, polohu pojezdu a zpětnou vazbu napnutí tak, aby celý cyklus probíhal bez zásahu operátora při každém balení.

Na mnoha průmyslový stroj na válcování drátěných lan U modelů je naviják samotný namontován na sklopném nebo otočném rámu, který umožňuje naklonění plného navijáku pro snadnější páskování a vyjmutí a následné vrácení do vodorovné polohy navíjení pro další cyklus. Vodicí válečky umístěné před pojezdovou jednotkou pomáhají narovnat příchozí lano a odstranit drobné zauzlování, což dále chrání stroj na ocelové lano a výrobek před zbytečným opotřebením.

Izometrické uspořádání výše ilustruje šest funkčních zón, které se nacházejí na většině navíjecích a navíjecích zařízení tohoto typu. Posuvná vodicí lišta, označená jako jedna, nese sestavu vodící kladky, označenou jako dvě, přes šířku navijáku, takže příchozí lano je umístěno v kontrolovaném stoupání. Hnací motor, označený jako tři, je namontován na základně a je připojen přes převodovku k hřídeli navijáku, aby poskytoval konzistentní točivý moment. Navíjecí cívka nebo buben, označený jako čtyři, drží hotové ocelové lano a je obvykle podepřen na těžkém svařovaném rámu, aby zvládl kombinovanou hmotnost lana a cívky. Kolečko pro regulaci napětí, označené pět, umožňuje operátorovi nebo servosystému upravit brzdnou sílu tak, aby lano zůstalo napnuté, aniž by bylo přetěžováno. Základní rám s označením šest je vyroben z konstrukční oceli a ukotvuje celou sestavu k podlaze, aby se snížily vibrace při vysokorychlostním navíjení.

Struktura stroje a reference produktu

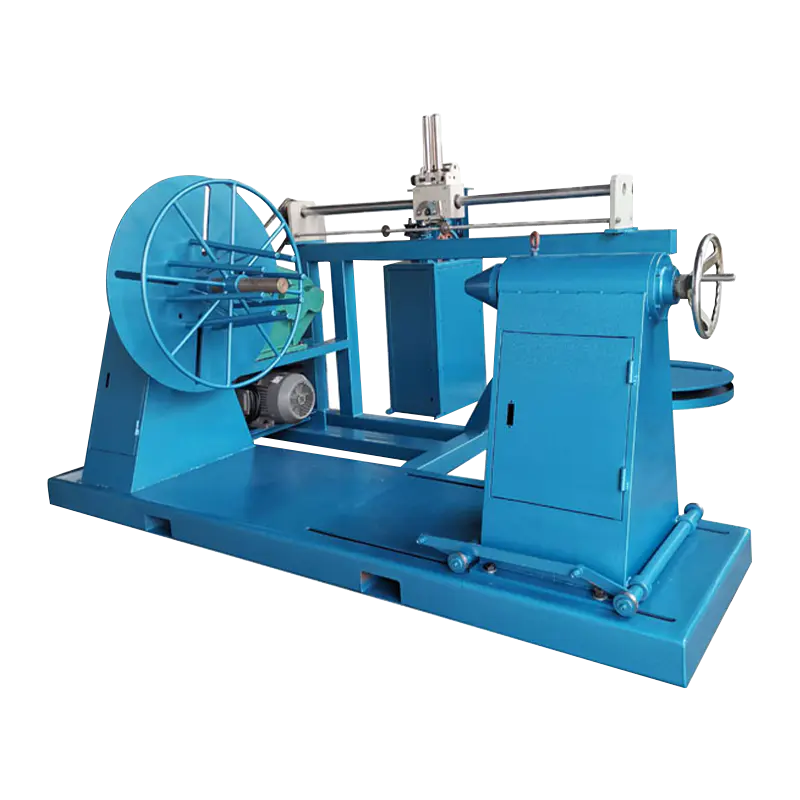

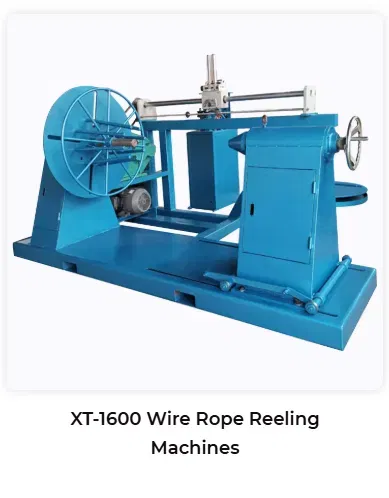

Níže uvedená fotografie ukazuje zástupce stroj na navíjení drátěného lana , model XT-1600, který odráží konstrukční uspořádání popsané na obrázku výše. Sestava navijáku na levé straně se otáčí na těžké hřídeli podepřené ložisky polštářového bloku, zatímco příčná kolejnice umístěná nad navijákem vede ocelové lano rovnoměrně přes čelo bubnu během navíjení. Hnací motor je namontován nízko na rámu, aby udržoval těžiště blízko země, což pomáhá stroji zůstat stabilní při manipulaci s těžkými cívkami ocelového lana. Na pravé straně ruční kolo spojené s třecím kotoučem umožňuje jemné nastavení zadního napětí, což je užitečné zejména při navíjení lan různých průměrů nebo tuhostí. Základní rám je jednoduchá ocelová konstrukce spíše než šroubovaná sestava samostatných dílů, která podporuje dlouhodobou strukturální integritu při opakovaných cyklech zatížení.

Stroj na navíjení ocelového lana XT-1600, zobrazený se sestavou navijáku, pojezdovou kolejnicí, hnacím motorem a ovládacím kolečkem napnutí

Tato konfigurace je obecně reprezentativní pro zařízení používaná pro automatický stroj na navíjení drátu a automatický stroj na navíjení drátu povinnosti napříč závody na výrobu ocelových lan, kabelů a lan. Protože naviják sedí na otevřeném rámu spíše než v uzavřené skříni, má personál údržby přímý přístup k ložiskům, hnacímu řetězu nebo řemenu a posuvnému mechanismu, což zjednodušuje rutinní kontrolu. Uspořádání také umožňuje vysokozdvižnému vozíku nebo mostovému jeřábu přiblížit se přímo k navijáku pro nakládání a vykládání hotových svitků, což je důležité v zařízeních, která každou směnu pohybují velké objemy lana přes navíjecí stanici.

Proces tvarování a navíjení drátěného lana

Proces navíjení na typické stroj na výrobu drátěných lan linka sleduje opakovatelnou sekvenci od příjmu surového lana až po hotovou, zabalenou cívku. Pochopení každého kroku pomůže vysvětlit, proč stálé napětí a vyrovnání vedení tolik záleží na kvalitě konečného produktu.

1. Drátěné lano přichází ze zavírací nebo splétací linky a prochází rovnacími válci, které odstraňují drobné zakřivení.
2. Lano vstupuje do řídicí jednotky tahu, kde se brzdná síla nastavuje podle průměru lana a konstrukce.
3. Traverzový průvodce umístí lano do výchozího bodu na prázdné cívce a zahájí první omotání.
4. Motor navijáku a motor posuvu pracují společně, takže každý obal sedí vedle předchozího bez mezer nebo přesahů.
5. Po dokončení vrstvy se směr posuvu automaticky obrátí a navíjení pokračuje na další vrstvě.
6. Jakmile je dosaženo cílové délky nebo kapacity cívky, stroj se zastaví, konec lana je zajištěn a hotová cívka je připravena k páskování a přepravě.

U poloautomatických strojů operátor tento cyklus sleduje a ručně spouští kroky zastavení a řezání lana. Na pokročilejší hydraulický stroj na tvarování drátěných lan a PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Výrobní kapacita a materiálová kompatibilita

Navíjecí a navíjecí zařízení v této kategorii je obecně konstruováno podle průměru a hmotnosti ocelového lana, se kterým se manipuluje. V závislosti na modelu a konfiguraci jsou stroje běžně seskupeny do lehkých, středních a těžkých tříd, které odpovídají různým velikostem navijáku, výkonu motoru a síle rámu. Níže uvedená tabulka představuje typickou klasifikaci používanou napříč průmyslová výrobní linka na drátěná lana segmentu na základě společných specifikací zařízení spíše než na základě jediného certifikovaného výsledku testu.

Tento sloupcový graf seskupuje zařízení do tří obecných tříd na základě maximálního průměru ocelového lana, z nichž každá je obvykle vyrobena tak, aby vyhovovala. Lehké stroje jsou běžně určeny pro průměry do asi dvaceti milimetrů a často se používají pro menší kabelové a lanové produkty ve všeobecné výrobě. Středně náročné stroje rozšiřují tento rozsah na zhruba třicet pět milimetrů a jsou často vybírány pro standardní konstrukce a lanoví. Těžké stroje mají zesílené rámy a pohony s vyšším kroutícím momentem, aby zvládly průměry blížící se padesáti milimetrům, což odpovídá požadavkům na zvedání, těžbu a námořní lana ve velkém měřítku. Přesná hodnota pro jakýkoli konkrétní stroj závisí na jeho výkonu motoru, velikosti navijáku a konstrukci rámu, takže tuto tabulku je třeba chápat spíše jako obecnou referenci než jako pevnou specifikaci pro každý model. Materiálová kompatibilita napříč těmito třídami obvykle zahrnuje drát z uhlíkové oceli, galvanizovaný ocelový drát, různé dráty z legované oceli a drátěná lana z nerezové oceli, protože samotný navíjecí mechanismus pracuje primárně s průměrem a tuhostí lana spíše než s konkrétní jakostí oceli.

Úroveň automatizace a řídicí systém

Moderní automatický stroj na navíjení drátu systémy jsou obecně nabízeny v poloautomatických a plně automatických konfiguracích. V poloautomatickém nastavení operátor nastaví napětí a spustí cyklus, zatímco synchronizace pojezdu a rychlosti běží automaticky. V plně automatickém nastavení řídí programovatelný logický ovladač počítání délky lana, výměnu vrstev, zpětnou vazbu napnutí a podmínky zastavení, což snižuje úroveň pozornosti operátora potřebnou během nepřetržité výroby. Níže uvedená radarová tabulka shrnuje obecné výkonnostní charakteristiky spojené s dobře navrženým zařízením v této kategorii, prezentované na jednoduché relativní stupnici pro ilustraci spíše než jako výsledky formálního srovnávacího testu.

Radarový graf zobrazuje šest obecných charakteristik, které kupující běžně hodnotí při kontrole navíjecího a navíjecího zařízení, včetně úrovně automatizace, přesnosti ovládání, strukturální trvanlivosti, kapacitní flexibilitě, jednoduchosti údržby a dokonce i kvalitě navíjení vrstvy. Úroveň automatizace odráží, jak velká část cyklu navíjení probíhá bez ručního zadání, jakmile proces začne. Přesnost ovládání se týká toho, jak přesně napínací a pojezdové systémy reagují na změny průměru nebo rychlosti lana. Odolnost konstrukce odráží konstrukci rámu a komponentů, které mají vydržet opakované velké zatížení v průběhu času. Flexibilita kapacity udává, jak dobře si jeden stroj dokáže poradit s řadou průměrů lana a velikostí navijáků spíše než s jedním pevným produktem. Jednoduchost údržby a kvalita rovnoměrného navíjení vrstvy souvisí s tím, jak snadno lze zařízení kontrolovat, nastavovat a udržovat v dobrém provozním stavu při pravidelném používání. Těchto šest dimenzí je prezentováno společně, aby čtenářům poskytlo obecný rámec pro hodnocení zařízení spíše než přidělování přesného číselného skóre jakémukoli jednotlivému stroji.

Aplikační odvětví pro zařízení na navíjení drátěných lan

Stroje na navíjení a navíjení drátěných lan se používají všude tam, kde je třeba navinout hotové lano, kabely nebo podobné flexibilní ocelové výrobky na cívku pro skladování, přepravu nebo přímé použití. Běžná aplikační odvětví zahrnují stavebnictví, kde se lana používají v jeřábech, kladkostrojích a lešeních, těžařský průmysl, kde lana manipulují s těžkými břemeny v šachtách a dopravních systémech, námořní a lodní doprava, kde musí být kotvící a lanoví lana navíjena bez zkroucení, a obecné operace zvedání a lanoví ve výrobních závodech. Podle zprávy o průzkumu trhu zveřejněné společností Persistence Market Research představuje stavebnictví přední aplikační segment pro ocelová lana, která v roce 2025 přispěje více než třiceti devíti procenty k tržním příjmům, se zbývajícím podílem rozděleným mezi těžbu, námořní dopravu, ropu a plyn a další průmyslová a jeřábová použití.

Výše uvedený donutový graf shrnuje tuto distribuci aplikací ve vizuální podobě. Stavební segment tvoří největší jednotlivý podíl, tažený pokračující poptávkou po jeřábech, výtahech a zařízeních pro manipulaci s materiálem na stavbách a infrastrukturách. Kombinovaný zbývající podíl odráží širokou škálu dalších sektorů, které se spoléhají na správně stočená ocelová lana, včetně důlních dopravních a šachtových systémů, námořních uvazovacích a tažných operací, ropných a plynových vrtů a zvedání a obecného průmyslového použití jeřábů. Protože tato odvětví konečného použití mají různé pracovní cykly a podmínky prostředí, mnoho závodů provozuje více než jeden typ navíjecích a navíjecích strojů, aby odpovídaly požadavkům na průměr lana, povrchovou úpravu a balení pro každý trh, kterému slouží. Tato distribuce také vysvětluje proč dodavatel zařízení na válcování těžkých lan provozy často udržují řadu velikostí navijáků spíše než jedinou pevnou konfiguraci, protože požadavky zákazníků se výrazně liší mezi lanem konstrukční třídy a specializovaným námořním nebo těžařským lanem.

Válcování drátěného lana vs. stáčecí stroj: Jaký je rozdíl

Stroj na válcování nebo navíjení ocelového lana a stroj na zakrucování ocelového lana slouží různým fázím výrobního procesu a pochopení tohoto rozdílu pomáhá inženýrům a kupujícím vybrat správné zařízení pro danou výrobní linku. Zkrucovací stroj, někdy nazývaný splétací nebo uzavírací stroj, tvoří samotné ocelové lano kroucením jednotlivých drátů do pramenů a poté kroucením těchto pramenů kolem jádra. Válcovací nebo navíjecí stroj pracuje poté, co je lano již vytvořeno, a jeho úlohou je navinout hotové lano na cívku nebo buben pro skladování a přepravu.

V integrovaném linka na výrobu drátěných lan Tyto dva typy strojů jsou obvykle spojeny meziprocesy, jako je galvanizace, mazání nebo kontrola, takže kroucené lano prochází z uzavíracího stroje těmito stanicemi, než dosáhne konečné fáze navíjení a navíjení. Výběr správného válcovacího nebo navíjecího stroje pro konec linky závisí především na rozsahu průměru, hmotnosti a formátu balení potřebného pro hotové lano, spíše než na metodě kroucení použité dříve v procesu.

Vyhlídky na růst odvětví pro ocelová lana a související vybavení

Poptávka po zařízení pro manipulaci s ocelovými lany, včetně navíjecích a navíjecích strojů, má tendenci sledovat celkový růst na samotném trhu s ocelovými lany, protože každý vyrobený metr lana musí být nakonec navinut a zabalen. Podle zprávy MarketsandMarkets se očekává, že celosvětový trh s ocelovými lany poroste z přibližně deseti celých pěti miliard amerických dolarů v roce 2025 na téměř třináct celých devět miliard amerických dolarů do roku 2030 při složeném ročním tempu růstu přibližně pět až osm procent. Níže uvedený graf představuje ilustrativní trajektorii růstu vypočítanou z tohoto hlášeného tempa, která ukazuje, jak by se trh této velikosti mohl rok co rok vyvíjet, pokud růst zůstane po celé období stabilní.

Tento plošný graf ukazuje stabilní vzestupnou linii od těsně nad deseti miliardami dolarů v roce 2025 k téměř čtrnácti miliardám dolarů v roce 2030, což je v souladu se složenou roční mírou růstu hlášenou MarketsandMarkets pro globální trh s ocelovými lany. Postupný sklon odráží vyspělý průmysl s konzistentní, spíše než explozívní expanzí, která je typická pro trhy kapitálového vybavení a infrastruktury. Růst tohoto druhu je obecně připisován pokračujícím investicím do stavebnictví, infrastruktury a těžebních projektů po celém světě spolu se stálou poptávkou po výměně, protože stávající lana dosluhují. Vzhledem k tomu, že se celková výroba lan rozšiřuje, musí se současně s ní rozšiřovat i kapacita navíjení a navíjení na konci výrobních linek, což podporuje pokračující investice do automatický stroj na navíjení drátu a related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Pokyny pro údržbu a životnost zařízení

Běžná údržba hraje významnou roli v udržení hladkého chodu stroje na válcování ocelových lan po celou dobu jeho životnosti. Základní plán údržby obecně zahrnuje mazání ložisek a hnacích komponentů, kontrolu opotřebení nebo vychýlení vodicích kladek a pravidelné kontroly mechanismu řízení napětí, aby se potvrdilo, že stále přesně reaguje v celém rozsahu průměru lana, se kterým se očekává, že bude stroj zvládat.

• Zkontrolujte a promažte ložiska hřídele vřetena a hladiny oleje v převodovce podle plánu výrobce.
• Zkontrolujte opotřebení vodicích kladek a kolejnic, protože nerovné povrchy mohou způsobit nekonzistentní navíjení vrstvy.
• Pravidelně kontrolujte nastavení regulace napětí, zejména po přechodu na jiný průměr lana nebo jiný materiál.
• Zkontrolujte elektrické ovládací skříně a zapojení kabelů, abyste snížili riziko neplánovaných prostojů.
• Udržujte základní rám a okolní pracovní plochu bez nečistot, které by mohly bránit naklánění nebo otáčení vřetena.

Zařízení, která dodržují důslednou rutinu údržby, obecně zažívají méně neplánovaných přerušení a mohou prodloužit praktickou životnost jejich stroj na výrobu drátěných lan zařízení. Vzhledem k tomu, že navíjecí stroje pracují nepřetržitě během výrobních směn, mohou se i malé nesouososti v pojezdovém systému časem nashromáždit do viditelných defektů vinutí, což z rutinní kontroly dělá důležitou součást celkového řízení zařízení spíše než volitelný úkol.

O Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd byla založena v roce 1992 a sídlí v Taizhou City, provincie Jiangsu, Čína. Společnost se specializuje na výrobu hydraulických lisů na ocelová lana, strojů na žíhání a zužování ocelových lan, hliníkových objímek, zvedacích svorek a souvisejících zařízení pro manipulaci s ocelovými lany, jako jsou navíjecí a navíjecí stroje popsané v tomto článku. Xingtai Hydraulic pracuje s výrobními zařízeními, technickým personálem, testovacím zařízením a systémem řízení kvality zaměřeným na konzistentní výstup v celém sortimentu zařízení.

Komponenty pro pěchování používané v hydraulických strojích Xingtai jsou kované z vysoce pevné legované oceli a tělo stroje pro lisovací zařízení je vyrobeno z jednoho bloku materiálu pro podporu strukturální integrity a dlouhé životnosti. Hydraulické systémy společnosti využívají uspořádání pro přívod oleje se dvěma tlakovými čerpadly, které je navrženo tak, aby umožňovalo rychlý pohyb nahoru a dolů při zachování kontrolovaného procesu lisování, což přispívá ke kvalitě lisování a efektivitě výroby na jejích hydraulických produktových řadách.

Hydraulické vybavení Xingtai bylo odesláno zákazníkům do řady zemí, včetně Spojeného království, Austrálie, Nizozemska, Lotyšska, Malajsie, Thajska, Indie, Ruska, Botswany a Polska, mezi jinými. Společnost vychází z filozofie zaměřené na stálou kvalitu, konkurenceschopné postavení a dlouhodobý závazek vůči vztahům se zákazníky a nadále poskytuje služby stávajícím i novým klientům v celé řadě zařízení pro zpracování a manipulaci s ocelovými lany, včetně drátěný lanový stroj supplier vztahy vybudované na základě dlouholetých zkušeností s exportem.

Často kladené otázky

Q1: Jaký je hlavní účel stroje na válcování ocelových lan
A1: Jeho hlavním účelem je navíjet hotové ocelové lano rovnoměrně na cívku nebo buben pomocí koordinované rotace cívky, příčného vedení a řízení napětí, aby se zabránilo zamotání nebo nerovným vrstvám.

Q2: Jak se stroj na válcování drátěného lana liší od skacího stroje
A2: Válcovací nebo navíjecí stroj navíjí již vytvořené lano na cívku, zatímco kroucecí nebo uzavírací stroj tvoří lano samotné zkroucením drátů a pramenů dříve na výrobní lince.

Q3: Jaké průměry ocelových lan může tento typ zařízení obvykle zvládnout
A3: V závislosti na modelu a konfiguraci jsou stroje v této kategorii běžně konstruovány pro průměry v rozmezí od přibližně deseti do padesáti milimetrů, které pokrývají lehké, střední a těžké aplikace.

Q4: Jaké materiály jsou kompatibilní se stroji na navíjení drátěných lan
A4: Tyto stroje běžně zpracovávají drát z uhlíkové oceli, galvanizovaný ocelový drát, různé dráty z legované oceli a drátěné lano z nerezové oceli, protože navíjecí mechanismus reaguje hlavně na průměr a tuhost.

Q5: Jakou údržbu vyžaduje stroj na navíjení ocelového lana
A5: Běžná údržba obecně zahrnuje mazání ložisek a převodovek, kontrolu vodicích kladek a kolejnic, pravidelné kontroly napnutí a pravidelnou kontrolu součástí elektrického ovládání.
