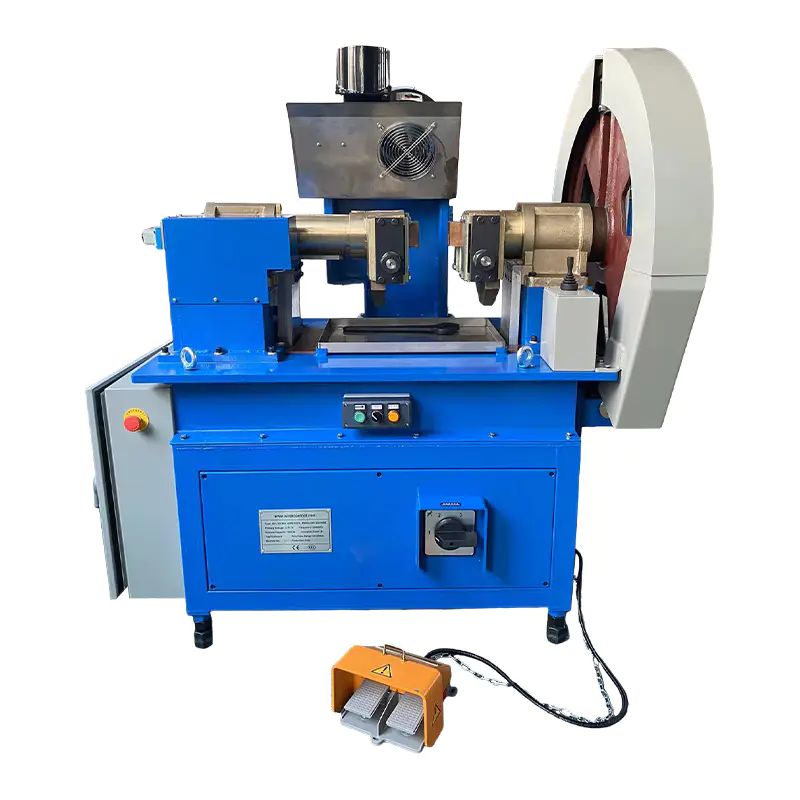

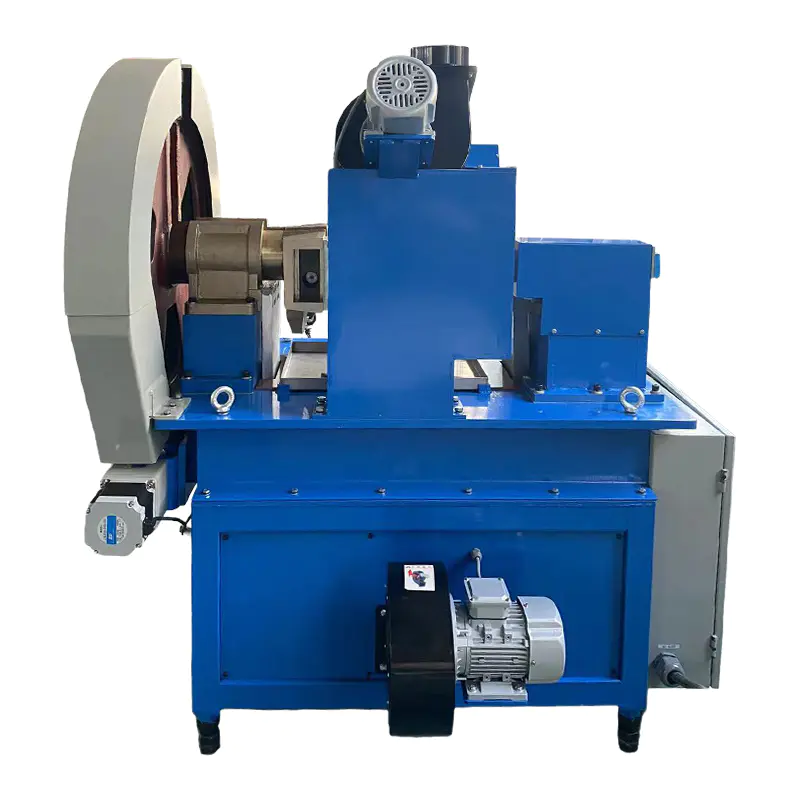

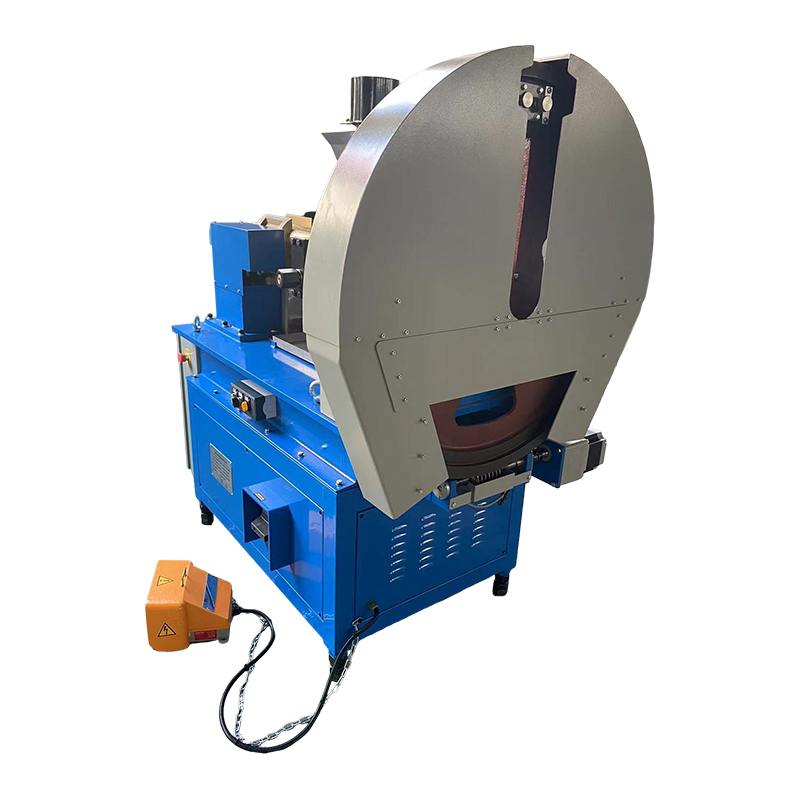

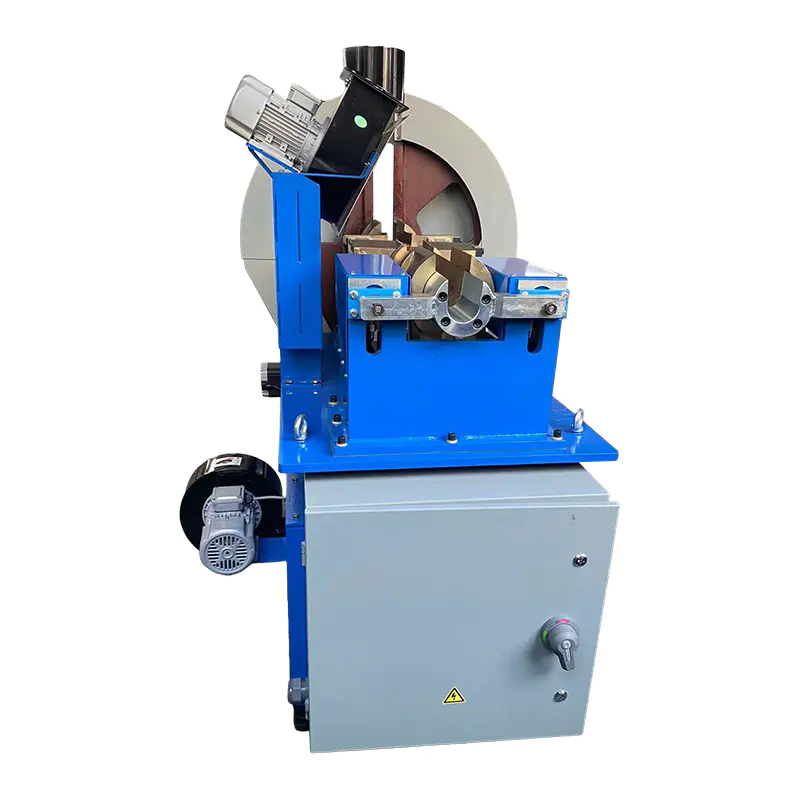

RDQ-1013 Svařovací a zužovací stroj na drátěná lana

1. Co je stroj na tavení a zužování drátěných lan?

A stroj na tavení a zužování drátěných lan je specializované průmyslové zařízení určené k ukončení konců ocelových lan. Jeho primární funkcí je natavit jednotlivé dráty k sobě, aby nedocházelo k jejich třepení (spojování) a tvarování konce do specifického kuželovitého tvaru (tapering). Tento proces je nezbytný pro vytvoření „zásuvkových“ konců, které lze bezpečně ukotvit ve výtazích, visutých mostech a těžkých zvedacích strojích.

Na rozdíl od tradičních metod, které používají lití zinku nebo ruční svařování, tento stroj využívá vysokoproudý elektrický odporový ohřev. Průchodem masivního elektrického proudu lanem se kov rychle zahřeje do plastového nebo roztaveného stavu. To zajišťuje stejnoměrné, vysoce pevné spojení, které zachovává strukturální integritu lana a zároveň umožňuje jeho dokonalé zapadnutí do kuželových dutinek.

2. Pracovní postup fixace a zúžení

Činnost fixačního stroje je přesná sekvence elektromechanických kroků. Přemění surové, nařezané ocelové lano na hotovou nosnou součást během několika minut.

(1) Podávání a upínání

Proces začíná s krokový motor podávání ocelového lana na určitou délku. Po umístění se horní a spodní svorky utáhnou, aby lano bezpečně držely. Tato stabilita je zásadní, protože jakýkoli pohyb během fáze vysokého proudu by mohl způsobit nerovnoměrnou pojistku.

(2) Předehřívání a regulace proudu

Stroj poté zahájí cyklus ohřevu. A plynule nastavitelný proud se aplikuje, zahřívá dráty, dokud nesvítí červeně. Tato fáze vyžaduje mikroregulaci; proud musí být dostatečně vysoký, aby změkčil ocel, ale dostatečně kontrolovaný, aby se zabránilo předčasnému roztavení. Cílem je dosáhnout „plastického stavu“, kdy je kov tvárný, ale ještě není tekutý.

(3) Fixace a zúžení

V konečné fázi se aplikuje „svařovací teplo“. Proud prudce přivede ocel k bodu tavení. Současně a protahovací válec tahá lano směrem dolů, zatímco „utahovací motor“ jej otáčí. Tato kombinovaná akce vtáhne roztavený kov do hladkého, kuželovitého hrotu (kuželu) těsně předtím, než stroj uřízne nebo „zataví“ konec. Výsledkem je pevný, bezešvý kovový kužel na konci lana.

3. Klíčové technické výhody

Přijetí automatizované technologie fixace nabízí významná zlepšení oproti metodám ručního ukončení, zejména pokud jde o bezpečnost a konzistenci.

• Nastavitelná regulace proudu: Schopnost jemně doladit proud umožňuje operátorům pracovat s různými průměry lan (od 1,2 mm do více než 10 mm) a materiály (nerezová ocel, pozinkovaná ocel) bez poškození jádra.
• Minimální tepelně ovlivněná zóna (HAZ): Protože ohřev je lokalizovaný a rychlý, je plocha lana ovlivněná teplem malá. To zachovává pevnost v tahu ocelového lana těsně nad nataveným úsekem.
• Vysokorychlostní provoz: Moderní stroje dokážou dokončit fixační cyklus během několika sekund, díky čemuž jsou vhodné pro prostředí hromadné výroby, jako jsou závody na výrobu výtahů.

4. Aplikace v kritické infrastruktuře

Díky přesnosti, kterou tyto stroje nabízejí, jsou nepostradatelné v průmyslových odvětvích, kde selhání není možné.

(1) Systémy zavěšení výtahu

Lana výtahu musí být ukotvena do vozu a protizávaží pomocí kuželových dutinek. A hladký, srostlý konec zajišťuje rovnoměrné rozložení zátěže po celém průřezu lana, zabraňuje prokluzu a zajišťuje plynulou jízdu.

(2) Mostová lana a závěsné sítě

V architektonických aplikacích, jako jsou lanové sítě z nerezové oceli pro bezpečnost mostů nebo výběhy zoo, je estetická kvalita zakončení stejně důležitá jako pevnost. Fixace vytváří čistý, leštěný vzhled, který se bez problémů integruje s prostředím, na rozdíl od objemných mechanických svorek.
