Co je ocelový terminál v aplikacích pro drátěná lana? Kompletní průvodce

A ocelový terminál je hardwarové kování trvale připevněné ke konci ocelového lana, které umožňuje připojení ke kotvám, napínákům, třmenům nebo konstrukčním prvkům. V konstrukci ocelových lan jsou koncovky kritickým rozhraním mezi lanem a nosnou konstrukcí – a jsou často nejslabším místem v systému, pokud jsou nesprávně vybrány nebo instalovány. Ukazují to průmyslová data více než 30 % selhání montáže ocelového lana vycházet z konce, nikoli podél samotného těla lana. Pochopení typů svorek, hodnocení účinnosti a správná instalace je proto zásadní pro jakékoli vybavení, architektonické nebo námořní aplikace ocelového lana.

1. Typy ocelových koncovek používaných v aplikacích na drátěná lana

Ocelové koncovky spadají do několika odlišných kategorií, z nichž každá je vhodná pro různé požadavky na zatížení, způsoby instalace a koncová prostředí. Výběr správného typu přímo určuje mechanickou účinnost spoje.

(1) Swageless (bezpěchové) terminály

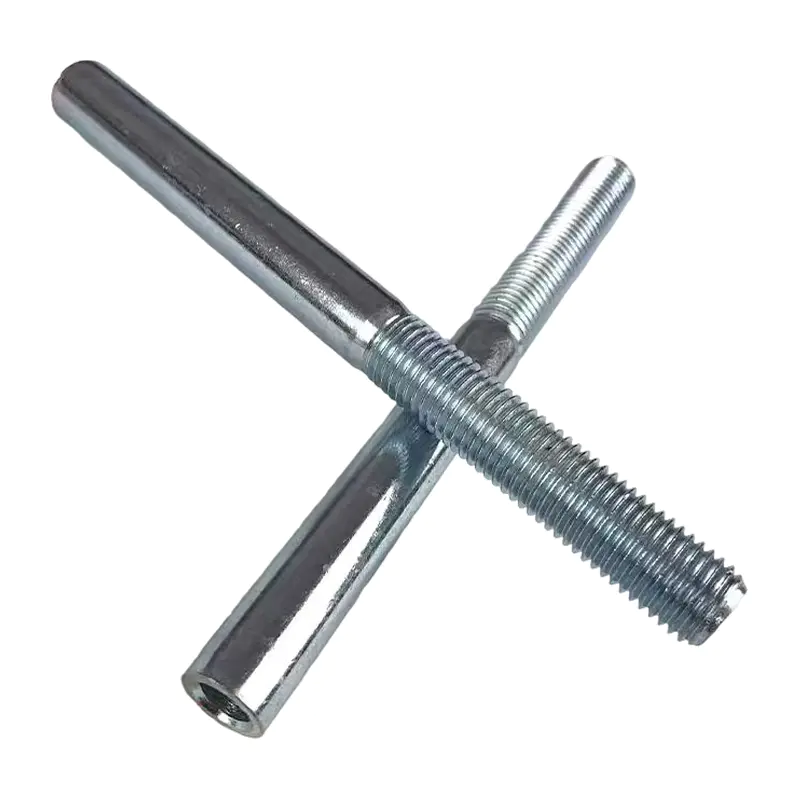

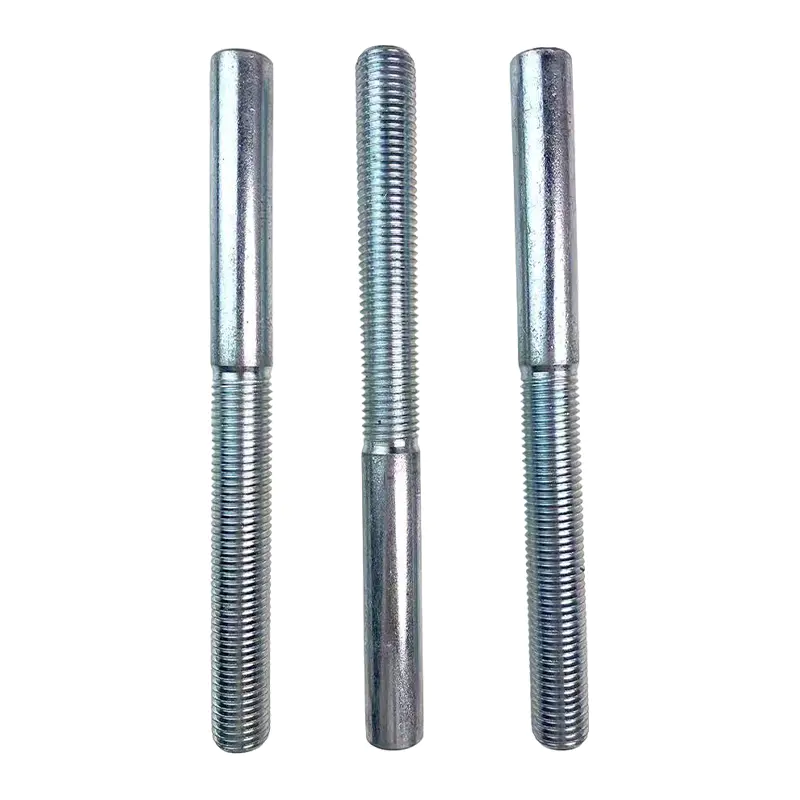

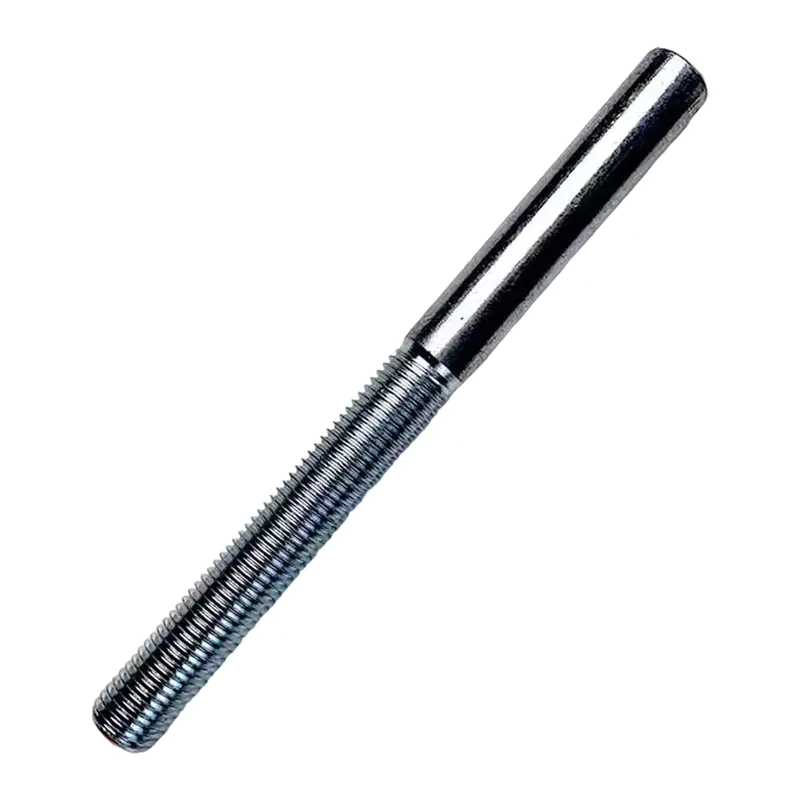

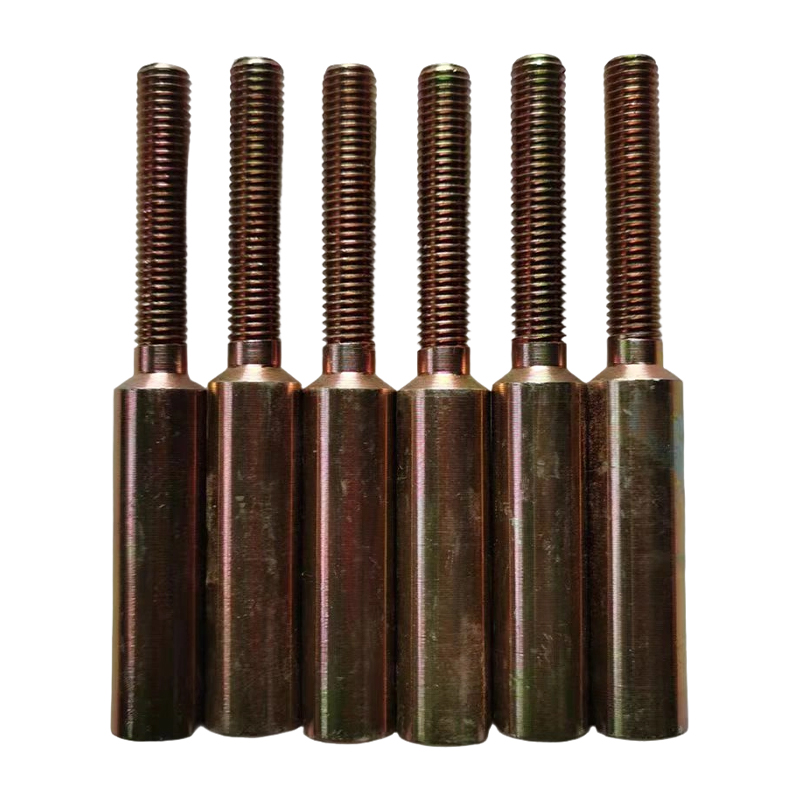

Kované koncovky se za studena nalisují na konec lana pomocí hydraulického lisu, čímž se vytvoří trvalé, vysoce účinné spojení. Při správné aplikaci dosahují 95–100 % minimálního zatížení při přetržení ocelového lana (MBL) , což z nich dělá preferovanou volbu pro konstrukční, architektonické a zvedací aplikace. Mezi běžné formy těla patří vidlice, očka, čepy a závitové tyče.

(2) Zásuvky Spelter (pryskyřice nebo zinek).

Zásuvky Spelter jsou zalité koncovky, ve kterých jsou otevřené konce vodičů zasazeny do roztaveného zinku nebo epoxidové pryskyřice uvnitř kónického těla zásuvky. Tato metoda poskytuje nejvyšší možnou účinnost — až 100 % MBL — a je standardem pro lana jeřábových kladkostrojů, důlní kladkostroje a aplikace mostních kabelů, kde je vyžadována odpojitelnost a opětovné ukončení v terénu.

(3) Spony na ocelová lana (typ U-bolt)

Spony s U-šrouby jsou nejpřístupnější terminálovou metodou, ale také nejnáchylnější ke zneužití. Při správné aplikaci podle ASME B30.26 dosahují přibližně 80 % MBL . Běžná chyba – chyba „sedlo na slepé uličce“ – může snížit účinnost až na minimum 60 % . Počet potřebných svorek se zvyšuje s průměrem lana: 20 mm lano vyžaduje minimum 4 klipy rozmístěny ve správném intervalu.

(4) Klínové zásuvky

Klínové nástavce umožňují rychlou montáž a výměnu na místě bez speciálního nářadí. Jsou široce používány na stavebních jeřábech a vlečných lanech. Jejich typická účinnost je 75–90 % MBL v závislosti na konstrukci a vyžadují, aby byl slepý konec zajištěn, aby se zabránilo náhodnému rozpojení při obrácení zatížení.

2. Materiály ocelových svorek a odolnost proti korozi

Materiál tělesa koncovky musí odpovídat provoznímu prostředí. Tři nejběžnější možnosti v profesionálních sestavách ocelových lan jsou:

• uhlíková ocel (pozinkovaná nebo žárově pozinkovaná) — standard pro stavebnictví, těžbu a obecné zvedání. Cenově výhodné a dostupné v nejširším rozsahu velikostí. Pozinkovaný povlak poskytuje dostatečnou ochranu v mírném prostředí.
• Nerezová ocel (třída 316) — povinné v mořském prostředí, při zpracování potravin, v architektonickém a pobřežním prostředí. Doručuje vynikající odolnost proti důlkové korozi a životnost až 3× delší než galvanizovaná uhlíková ocel v podmínkách solné mlhy.
• Vysoce pevná legovaná ocel — používá se v těžkých zdvihacích a těžebních aplikacích, kde je prioritou kompaktnost a maximální poměr pevnosti k hmotnosti. Obvykle k dispozici v označení Grade 80 a Grade 100.

3. Výběr terminálu podle aplikace — Referenční tabulka

Různá průmyslová odvětví kladou na ocelové terminály různé požadavky. Níže uvedená tabulka shrnuje typické volby terminálů podle aplikace, aby pomohla specifikátorům a technikům vybavení.

4. Trendy kapacity zatížení — Jak výběr terminálu ovlivňuje pevnost sestavy

Níže uvedená tabulka ukazuje, jak se mění efektivní zatížení při přetržení kompletní sestavy ocelového lana s typem svorky pro a Průměr 16 mm, lano 6×19 IWRC s MBL přibližně 15,0 tuny . Terminál se stává limitujícím prvkem vždy, když jeho účinnost klesne pod 100 %.

5. Často kladené otázky

Q1: Jaký je rozdíl mezi swaged terminálem a spelter socketem a který je silnější?

Oba dosahují téměř identické úrovně účinnosti, když jsou správně aplikovány – dosah spelterových zásuvek 100% MBL , zatímco napěchované koncovky dosahují 95–100 % MBL . Klíčovým rozdílem je instalace a opětovné použití: kované koncovky jsou trvalé, kompaktní a ideální pro továrně vyrobené sestavy, zatímco spelterové objímky lze nalévat a znovu nalévat, což je činí preferovanými pro lana důlních kladkostrojů a jeřábové aplikace, kde je vyžadováno pravidelné opětovné zakončování. Pro většinu účelů zdvihání a lanoví je přijatelný kterýkoli typ, pokud je sestava správně navržena a testována.

Q2: Jak zjistím, kolik příchytek ocelového lana U-bolt je potřeba pro daný průměr lana?

Požadovaný počet příchytek U-závory se zvyšuje s průměrem lana a je specifikován v ASME B30.26 a tabulkách točivého momentu výrobce. Jako obecný návod: lana až 10 mm vyžadují 3 spony , vyžadují 12–16 mm 4 klipy , vyžadují 18–22 mm 5 klipů a vyžadují lana nad 25 mm 6 nebo více klipů . Spony musí být vždy instalovány se sedlem na živém (nosném) konci a U-šroubem na slepém konci – obrácení snižuje účinnost až o 25 % .

Q3: Kdy by měly být použity koncovky z nerezové oceli místo koncovek z pozinkované oceli?

Terminály z nerezové oceli (třídy 316) by měly být vždy specifikovány, když bude sestava vystavena slané vodě, atmosféře s obsahem chloridů nebo pobřežnímu prostředí s vysokou vlhkostí – typické pro námořní takeláže, pobřežní plošiny, kryty bazénů a pobřežní architektonické instalace. Při testování solnou mlhou nevykazují 316 nerezové svorky žádnou významnou korozi 1000 hodin oproti galvanizované oceli, která může vykazovat pronikání červené rzi uvnitř 500 hodin v agresivním prostředí. Nerezové koncovky také eliminují riziko galvanické koroze, které vzniká, když se armatury z uhlíkové oceli používají s nerezovým drátěným lanem – kombinace, která urychluje korozi méně ušlechtilého kovu na kontaktním rozhraní.
