Ocelová objímka Flemish Eye

+ Kontaktujte nás
PREV：Ocelové lano Swage TerminályDALŠÍ：Hliníková objímka/hliníková objímka DIN3093
  • Parametr
  • Další popisy
  • Kontakt
Technical Data

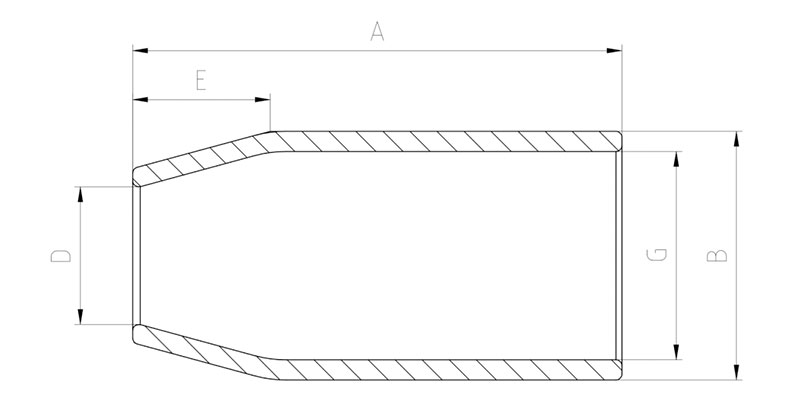

Ne. Velikost Hmotnost Dimenze
palce mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 16. září 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259
