Palubní ruka, která na konci směny vysype 60metrové kotvící lano na volnou hromadu, za to zaplatí při další směně: uzlíky, které je třeba vybrat, zkroucení odstranit, a tuhý soubor ohybů, který bojuje s každým, kdo se lana dotkne. Spolehlivá odpověď na to, jak svinout lano pro skladování, spočívá ve třech návycích. Sviňte lano do smyček, které ruší kroucení místo jeho přidávání, zajistěte hotovou cívku, aby se nemohla samovolně uvolnit, a udržujte tuto cívku suchou, zastíněnou a mimo podlahu, dokud nebude lano znovu potřeba.

Detaily se mění s materiálem. Pletená polyesterová šňůra, třípramenné nylonové vyvazovací lano a ocelové lano reagují na navíjení každý jinak a neopatrné skladování trestá každý po svém. Tato příručka pokrývá metody ručního navíjení, které fungují pro lana z vláken a syntetických vláken, pravidla pro navíjení bubnu, která platí pro ocelová lana, koncové úpravy, které zabraňují rozmotání konců lana na polici, a podmínky skladování, které rozhodují o tom, zda lano vyjde ze skladu připravené k práci nebo připravené do koše.

Cívka pro kontrolu kroucení, uzamčení cívky a její uskladnění v suchu a ve stínu: tyto tři návyky rozhodují o tom, zda lano ponechá sklad připravený k práci.

Proč je důležitá metoda navíjení, kterou zvolíte

Většina lana má v sobě navržený směr. Třípramenné lano je postaveno z pramenů spirálovitě stočených kolem středové osy lana a dokonce i pletené lano vyrovnává napětí mezi jeho obalem a jádrem. Když je položené lano navinuto do jednoduchých smyček, každá plná smyčka přidá zhruba jednu plnou otáčku ve stejném směru. Čtyřicet smyček znamená asi čtyřicet nashromážděných zatáček, a když jsou konce volné, musí ty zatáčky někam uniknout. Vynořují se jako zauzlení, kývačky a smyčky, které se zaklapnou do uzlů v okamžiku uvolnění lana.

Twist není jen problém manipulace. Zalomené syntetické lano bylo v místě zalomení přetíženo a jeho pracovní síla je od tohoto bodu snížena. U ocelového lana je sázka vyšší: zauzlení přemísťuje prameny trvale a uznávanou praxí takeláže je odříznout poškozenou část a znovu ukončit lano, protože zalomenému lanu nelze při zatížení věřit. Twist uložený v laně se také špatně zavádí do hardwaru a strojů, od vrčících bubnů navijáku až po nerovnoměrné navíjení na navíjecím stroji.

To je důvod, proč vůbec existují metody navíjení, které ruší kroucení. Osmičková cívka a cívka over-under střídají směr kroucení od smyčky ke smyčce, takže lano vychází ze skladu blízko neutrální polohy. Výběr správné metody tedy není otázkou zvyku nebo vzhledu; je to rozdíl mezi lanem, které si drží svou geometrii, a lanem, které si pomalu zapamatuje každou chybu.

Každá jednoduchá smyčka přidává kroucení, takže metody, které toto kroucení střídají nebo ruší, chrání jak manipulaci s lanem, tak jeho jmenovitou pevnost.

Jak svinout lano pro skladování: Krok za krokem

Níže uvedená sekvence funguje pro posádku v doku, loft nebo farmářskou dílnu s ničím jiným než čistou podlahovou plochou. Trvá to o pár minut déle, než nacpat lano do koše, a ten čas vám vrátí při prvním zatažení v další práci.

1. Nejprve zkontrolujte a odloupněte lano. Protáhněte si lano po celé délce, hledejte zářezy, oděrky, zasklení nebo plochá místa a položte lano rovně, aby stávající zkroucení mohlo uniknout, než začne navíjení.
2. Odstraňte zbytky zkroucení. Zavěste lano z vysokého bodu a nechte volný konec otáčet, dokud se nezastaví, nebo jděte po délce a nechte konec volně otáčet. Skladování zámků zkrouceného lana, které se zkroutí několik měsíců.
3. Vyberte velikost smyčky, která odpovídá úložnému prostoru. Smyčky s obvodem zhruba 90 až 180 cm se hodí na dílenské regály a kolíkové desky. Větší cívky visí lépe na širokých hácích, menší cívky se hodí do košů, ale cokoli těsnějšího než asi 30 cm v průměru nastaví trvalou paměť ohybu do tuhého lana.
4. Cívka s mírným protikroucením pro položené lano. Jakmile se vytvoří každá smyčka, otočte lano o čtvrt otáčky mezi palcem a ukazováčkem ve směru, kterým se rozmotá položení. Pletené lano potřebuje mnohem méně této korekce a metoda over-under ji zcela nahrazuje.
5. Udržujte smyčky rovné. Cívka se smyčkami stejné délky leží naplocho na polici, visí bez těžké strany a vyplácí se bez boje.
6. Zamkněte cívku. Držte smyčky pohromadě a poté pracovní konec těsně omotejte kolem středu cívky šestkrát až osmkrát. Protáhněte ohyb konce vrškem cívky, přehněte jej dolů přes celý svazek a pevně stáhněte ocas. Cívka se nyní nemůže rozmotat, i když dojde k jejímu nárazu.
7. Uložte jej správně. Zavěste cívku na kulatý kolík dostatečně široký, aby ji podpíral, nebo ji postavte naplocho na polici. Nikdy nenechávejte uzamčenou cívku na betonové podlaze, kde vlhkost a písek působí do obalů.

Pro lana delší než asi 80 metrů nebo pro tuhá lana, která odolává ručnímu navíjení, metoda s číslicí osm popsaná v další části obvykle zanechává menší kroucení a vyplácí se rychleji než jednoduchá smyčková cívka.

Zkontrolujte, odkruťte, naviňte řízeným kroucením, uzamkněte svazek a sundejte cívku z podlahy: pět kroků, které zaberou minuty a ochrání měsíce životnosti lana.

Běžné metody navíjení a kde se každý hodí

Žádná cívka se nehodí pro každé lano, délku a úložný prostor. Pět níže uvedených metod pokrývá většinu situací v dílnách, na moři a v terénu a každá z nich získává své místo ze specifického důvodu.

Alpská cívka
Smyčky nařasené přes rameno a zajištěné omotávkami. Rychlá výroba a snadné přenášení, ale dodává lanu kroucení. Nejlépe do cca 60m. Motýlí cívka
Smyčky složené do osmičky uprostřed. Pohodlně se nosí na zádech a ramenou a udržuje nízké kroucení. Oblíbené pro horolezecká a arboristická lana. Cívka číslo osm
Smyčky zkřížené ve vzoru číslo osm mezi dvěma body. Vynikající kontrola twistu a velmi rychlé vyplácení. Potřebuje více prostoru pro stavbu. Over-under cívka
Střídá směr smyčky pro zrušení kroucení u dlouhých čar. Standardní praxe pro doky, jevištní a závodní posádky manipulující s lany a kabely nad 50 m. Řetězový sinnet
Lano je háčkované do řetízku. Nejkratší skladovací plocha a odolná proti zamotání, ale před použitím musí být zcela rozepnuta.

Slaďte cívku s délkou lana a úložným prostorem: cívky s osmičkovými a spodními okraji vyhrávají v ovládání kroucení, alpské a motýlkové cívky vyhrávají v rychlosti a přenosnosti.

Která metoda navíjení šetří nejvíce času při opětovném nasazení

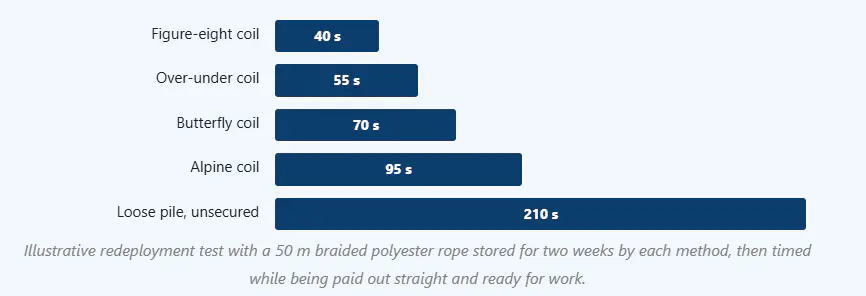

Přídavná jména jsou snadná, takže srovnání níže uvádí hrubá čísla na rozdíl. Cvičení je ilustrativní: jeden zkušený psovod, jedno 50metrové pletené polyesterové lano a stopky. Každé lano bylo skladováno po dobu dvou týdnů jinou metodou, poté bylo načasováno, protože bylo vyplaceno přímo a připraveno k práci. Časy se budou lišit podle typu lana, velikosti cívky a dovedností manipulátora. Vzor mezi pruhy, spíše než přesné sekundy, je to, co se přenáší do skutečných dílen.

Cívka s číslem osm se vyplatila nejrychleji, protože její smyčky se kříží ve střídavých směrech, takže zkroucení uložené v jedné smyčce je zrušeno další. Cívka over-under skončila těsně za sebou ze stejného důvodu, i když vyžaduje od psovoda více techniky a pro začátečníky obvykle začíná pomaleji. Motýlí cívka fungovala dobře, protože její složené smyčky se také střídají, ale další záhyby přidávají trochu času na manipulaci. Alpská cívka ztratila půdu pod nohama, protože každá smyčka otáčí lano stejným způsobem a dva týdny skladování poskytly tomuto zkroucení čas, aby se usadil v paměti lana. Volná hromada nebyla vůbec metodou skladování a její doba odráží spíše třídění uzlů než vyplácení svitku. Každý uzel nalezený v hromadě je také penalizací za pevnost, protože těsný horní uzel může snížit pracovní sílu syntetického lana o velkou hranici, často uváděnou kolem poloviny. To znamená, že hromada nestojí jen sekundy, ale také kapacitu. V dílně, která tahá za lano desetkrát denně, se rozdíl mezi 40 sekundami a 210 sekundami stává skutečnými mzdovými náklady za měsíc. Stejný vzor se rozšiřuje v průmyslu, kde zamotané 200metrové lano na podlaze představuje bezpečnostní problém i problém s plánováním. Právě proto operace s drátěným lanem nahrazují ruční navíjení bubnovým navíjením, kterému se věnuje další část. Lekce se přenáší přímo: řízené smyčky dovnitř, řízené lano ven.

Cívky s rušením kroucení, jako je osmička, dramaticky zkracují dobu přemístění a zabraňují ztrátě síly, která je spojena s uzly.

Navíjení a skladování ocelového drátěného lana průmyslovým způsobem

Pravidla ručního navíjení se u ocelových lan zcela mění. Zalomení vláknitého lana je nepříjemnost; zauzlení ocelového lana je trvalé strukturální poškození, protože prameny jsou posunuty a nelze je zapracovat zpět na místo. Průmyslová praxe spočívá v tom, že se vyříznou jakékoli zalomené části a znovu se ukončí lano, takže způsob skladování musí v první řadě zabránit vzniku zauzlení.

Správný přístup je držet ocelové lano na kotoučích a bubnech. Lano by mělo zůstat na svém původním navijáku, dokud není potřeba, a když se lano přenáší mezi navijáky, mělo by běžet shora nahoru nebo zdola dolů. Navíjení z horní části jedné cívky na spodní část druhé klade zpětný ohyb do každého obalu a zpětné ohyby jsou místa, kde se únava projevuje jako první. Průměr bubnu a kladky je také důležitý: podle pracovního pravidla by průměr bubnu měl být alespoň dvacetinásobkem průměru lana pro běžné použití a větší pro vysokocyklové nebo kritické výtahy. Kotouče patří na stojany nebo A-rámy nad podlahou, jsou zakryté proti prachu a vlhkosti a příležitostně se otáčejí, takže se mazivo redistribuuje místo toho, aby se usazovalo na dně.

Pro dílny a sklady, které manipulují s lany ve velkých délkách, je ruční navíjení a odvíjení pomalé a nebezpečné, a zde si své místo získává stroj na navíjení ocelového lana. Poháněný navíjecí stroj kontroluje napětí a rychlost během navíjení a odvíjení, udržuje omotání i přes buben a chrání lano i obsluhu. Zařízení tohoto typu je standardní nabídkou od výrobce zpracování ocelových lan, jako je Jiangsu Xingtai Hydraulická výroba Co., Ltd., která vyrábí hydraulická lanová zařízení od roku 1992 a dodává uživatelům po celé Evropě, Asii i mimo ni.

Ocelové lano je uloženo na cívkách, nikdy v ručních cívkách: kontrolované napětí, správné poměry bubnů a zakryté stojany navijáků chrání uložené lano před zauzlováním a korozí.

Příprava konců lan před svinutím ke skladování

Konce lana selžou jako první při skladování. Nešlehaný syntetický konec lana se třepí do štětce vláken a třípramenné lano s volným koncem se dokáže doslova rozvinout pramen po pramenu, zatímco leží na polici. Deset minut přípravy konce před uložením cívky do skladu zabrání oběma problémům.

U vlákenných a syntetických lan bičujte každý konec šlehacím provázkem nebo polyesterovou páskou nebo vlákna plně syntetického lana zatavte teplem, aby se spojily do tvrdé špičky. Těsnění by mělo proniknout do pramene spíše než jen glazovat povrch a lano z přírodních vláken spoléhá na těsné šlehání, protože se nedá roztavit.

U ocelového lana potřebují konce mechanickou ochranu před čímkoli jiným. Zachycení drátu pevně navinutého v místě řezu zabrání uvolnění pramenů a u lana, které bude po uskladnění ukončeno, příprava pokračuje zužováním, aby prameny vstupovaly do objímek a koncovek čistě. Žíhání konce ocelového lana uvolňuje napětí a utahuje strukturu pramene před vytvořením špičky, proto jsou žíhací a zužovací stroje umístěny vedle lisů v jakékoli seriózní dílně. Dodavatelé, jako je Xingtai, vyrábějí specializované stroje pro každý krok, od žíhání a zužování až po řezání a tavení, takže konečná úprava odpovídá úkolu namísto improvizace s bruskou.

Stroj na žíhání a zužování drátěných lan RDQ-1011 Tento stroj žíhá a zužuje konce ocelových lan, takže prameny po uskladnění vstoupí do objímek a koncovek čistě. Kompaktní a snadno se přemisťuje, manipuluje s výtahovými, důlními a jeřábovými lany v rozsahu svého průměru bez výměny dílů. Zobrazit produkt →

Před uskladněním zbičujte nebo utěsněte konce lan z vláken a zachyťte nebo zužte konce drátěných lan, protože nechráněný konec se na polici rozmotá.

Podmínky skladování, které chrání stočené lano

Dokonalá cívka stále degraduje ve špatném prostředí. Ultrafialové sluneční záření křehne polypropylen a nylon, takže stočené lano patří spíše do skříně, prodyšné tašky nebo zastíněného stojanu než na otevřenou stěnu směřující k oknu. Vlhkost vhání plíseň do lana z přírodních vláken a koroduje kování na syntetickém laně, takže suchý, větraný kout pokaždé porazí vlhký sklep. Udržujte lano mimo nabíječky baterií, kyseliny, zásady, rozpouštědla a sklady barev, protože chemická kontaminace může oslabit syntetické lano bez jakýchkoli viditelných známek.

Fyzické skladování je důležité stejně jako klima. Zavěste cívky spíše na kulaté kolíky než tenké ostré háky, protože úzký hák soustřeďuje ohybové napětí na jeden bod lana po celé měsíce. Udržujte cívky od betonových podlah, které odvádějí vlhkost a přenášejí písek do obalů. Dopřejte každé cívce dostatek prostoru, aby se kolem ní mohl pohybovat vzduch, a nikdy neskládejte těžké předměty na uložené lano nebo na stojan pro uložení lana naložený mimo jeho záměr.

Dlouhodobé skladování vyžaduje plán. Každé tři až šest měsíců zkontrolujte uskladněné cívky, krátce je odviňte, aby se lano uvolnilo, a otočte zásobu tak, aby bylo nejdříve použito nejstarší lano. Než se jakékoli lano vrátí zpět do skladu, očistěte od bláta a soli, nechte je přirozeně vyschnout mimo přímé teplo a znovu je zkontrolujte. Když najdete poškozenou část, raději ji vyřízněte, než abyste problém uložili, a před opětovným navinutím řádně připravte nový konec. Stroj na řezání a zužování umožňuje rychlou a opakovatelnou opravu, což je důležité, když posádka potřebuje lano znovu v provozu ve stejný den.

Stroj na řezání a zužování drátěných lan RDQ-1012 Rychloohřevný řezací a zužovací stroj pro přípravu nových konců lan po vyříznutí poškozených úseků při skladovacích kontrolách. Vyrábí hladké kónické konce a umožňuje posádkám vrátit lano do provozu ve stejný den. Zobrazit produkt →

Suché, zastíněné, od podlahy a každých několik měsíců kontrolováno: podmínky skladování rozhodují o životnosti lana stejně jako metoda navíjení.

Aplikační scénáře a body výběru

Vláknová lana a drátěná lana sdílejí cíl uklizeného skladování, ale dosáhnou ho různými cestami a jejich srovnáním vedle sebe jsou jasné body výběru.

Když objemy lana překročí to, co zvládne ruční práce, rozhodnutí o nákupu se přesune od cívek k vybavení. Ať už kupující nakupuje jako koncový uživatel, obchod s vybavením nebo velkoobchod se spotřebním materiálem, platí stejná logika výběru: přiřaďte třídu stroje k průměrům lana na dílně, potvrďte, že objímky a objímky jsou k dispozici ve stejných velikostech, a upřednostněte výrobce s doloženou kontrolou kvality a exportními zkušenostmi. Dodavatel, který pokrývá celý zpracovatelský řetězec, od navíjení a žíhání až po lisování a příslušenství, také odstraňuje riziko montáže a tolerance, které pochází z míchacích strojů a spotřebního materiálu z nesouvisejících zdrojů.

Vláknové lano vyžaduje ruční cívky s potlačením kroucení, drátěné lano vyžaduje řízené navíjení bubnu a objem rozhoduje, kdy přejít z rukou na stroje.

Často kladené otázky o navíjecím laně pro skladování

Stejné tři principy odpovídají téměř na všechny otázky týkající se úložiště: řídit twist, uzamknout cívku a spravovat prostředí.

Související četba a zdroje

Tyto stránky z webu Xingtai jdou hlouběji do oblasti vybavení pro manipulaci s lany a zpracování ocelových lan.

• Pro bližší pohled na poháněné navíjecí zařízení viz k čemu slouží stroj na válcování ocelových lan v průmyslovém odběru a výplatě.
• Stroje a příslušenství uvedené v této příručce pocházejí Jiangsu Xingtai Hydraulic Manufacturing , výrobce zařízení na zpracování ocelových lan založený v roce 1992.

Když ruční navíjení již nestačí, převezme řízení poháněné navíjecí zařízení a zařízení pro konečnou úpravu a výše uvedené zdroje ukazují, jak na to.

Navíjení lana na uskladnění je malá disciplína s neúměrným výnosem. Lano, které je svinuté s kontrolovaným kroucením, bezpečně uzamčeno a uchováváno v čistém, suchém a zastíněném prostoru, se rychle vyplatí, udrží si svou jmenovitou pevnost a vydrží déle než lano pohozené na hromadě. Začněte s metodou číslo osm nebo over-under pro vláknová lana, udržujte ocelové lano na cívkách pod správným napětím, ošetřete konce dříve, než se vůbec dostanou na polici, a každých pár měsíců projděte skladovací prostor. Lano vám vrátí pozornost při první práci po každém skladování.

Pár disciplinovaných minut na konci každé práce je vše, co odděluje lano, které vydrží, od lana, které se brzy přeřízne.
