Hydraulickéký krimpovací stroj na drátěná lana GT-1350 (košový rám) je vysokokapacitní pěchovací řešení navržené pro průměry ocelových lan až 66 mm při vícenásobném lisování , schopný vydržet maximální pracovní tlak 56 MPa a poháněná 11 kW dvoustupňovou hydraulickou pohonnou jednotkou. Pokud potřebujete stroj, který kombinuje pevnost konstrukce košového rámu, certifikaci CE a kompatibilitu se sadami matric GT-500T, tato jednotka vám pomůže na všech frontách.

Pochopení 3-6 pravidlo v ocelovém laně je zásadní kontext pro výběr správného krimpovacího zařízení. Pravidlo 3-6 říká, že ocelové lano by mělo být vyřazeno z provozu, když V jednom prameni jsou nalezeny 3 nebo více přerušených drátů v rámci jedné délky pokládky lana, popř 6 nebo více přerušených drátů je rozděleno do více pramenů v rámci jedné délky pokládky. Tato široce odkazovaná norma (přijatá normou ASME B30.2 a podobnými kódy) zdůrazňuje, proč je důležité přesné a spolehlivé krimpování: špatně zalisované zakončení může urychlit únavu drátu a vést k předčasnému selhání. GT-1350 je zkonstruován tak, aby zajistil koncovky, které dlouhodobě zachovávají integritu ocelového lana.

Níže tento článek pokrývá technické specifikace stroje, tabulku velikostí krimpovacích matric, výběr sady matric, provozní osvědčené postupy, údaje o průmyslové výkonnosti a běžné otázky. Všechny prezentované údaje jsou čerpány z dokumentace výrobce a široce uznávaných průmyslových standardů.

Stručný přehled technických specifikací GT-1350

Hydraulický krimpovací stroj na drátěná lana GT-1350 (košový rám) vyrábí společnost Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. jednoblokové tělo stroje , konstrukční volba, která eliminuje svarové švy a šroubové spoje ve vysoce namáhaných zónách, což přímo přispívá k delší životnosti a zkrácení intervalů údržby. Zápustky pro kování jsou kované z vysoce pevné legované oceli a vyznačují se kulatou konstrukcí s automatickým polohováním, díky čemuž jsou výměny zápustek rychlé a opakovatelné.

The systém přívodu oleje dvoutlakým čerpadlem umožňuje pístu rychle klesat během fáze přiblížení a poté automaticky přejít na vysokotlaký pomalý zdvih pro skutečnou fázi pěchování. Toto dvoustupňové chování chrání jak sadu matrice, tak i obrobek, zatímco doba cyklu řezání je výrazně vyšší než u jednostupňových systémů. Píst lze také zastavit v jakékoli poloze během jízdy, což je nezbytné při nastavování rozměrů oka nebo smyčky za letu.

GT-1350 3D izometrický diagram s popisky klíčových součástí

Níže uvedený SVG diagram znázorňuje hlavní konstrukční zóny stroje s rámem koše GT-1350. Každý označený prvek odpovídá funkčnímu komponentu popsanému ve specifikačním listu a manuálu.

Diagram zvýrazňuje architektura rámu koše , který poskytuje vynikající boční tuhost ve srovnání s konvenčními konstrukcemi C-rámu nebo H-rámu. Integrované horní a spodní bloky zápustek jsou umístěny přímo do přesně obrobených kapes, což zajišťuje opakovatelné vyrovnání zápustek v tisících cyklů. Na samostatném ovládacím panelu jsou umístěna všechna rozhraní pro obsluhu včetně tlakoměru, kontrolek a spínačů hlavních hydraulických ventilů, čímž se vysokonapěťové komponenty drží mimo pracovní zónu.

Tabulka velikostí lisovacích čelistí pro GT-1350

Výběr správného sada krimpovacích čelistí je nejkritičtějším faktorem pro dosažení zakončení, které splňuje požadavky na únosnost a povrchovou úpravu. GT-1350 přijímá matrice kompatibilní jak s vlastními rozměry kapsy matrice, tak i s menšími matricemi z lisu GT-500T. Tato vzájemná kompatibilita snižuje celkové investice do nástrojů pro dílny, které provozují více strojů. Tabulka velikostí krimpovacích hubic níže je reprezentativní reference; vždy před výrobou zkontrolujte podle listu se specifikacemi výrobce manžety.

The požadovaný počet stisknutí se zvětšuje s průměrem objímky, protože každý lis otáčí objímkou o pevný úhlový přírůstek pro dosažení rovnoměrného radiálního stlačení. Přeskakování kroků nebo zastavení při nedostatečném počtu stisknutí je primární příčinou nekonzistentních ukončení. Ruční návod GT-1350 radí operátorům změřit vnější vnější průměr hotového pouzdra po každém úplném lisovacím cyklu pomocí kalibrovaného mikrometru, aby se potvrdila rozměrová shoda před uvolněním popruhu do servisu.

Výše uvedený sloupcový graf znázorňuje vztah mezi průměrem ocelového lana a odpovídajícím rozsahem vnějšího průměru objímky, který GT-1350 zpracovává pomocí techniky multi-pressu. Větší lana vyžadují proporcionálně těžší pouzdra a větší přírůstky lisu, ale strop stroje 56 MPa zajišťuje dostatečnou sílu na horním konci rozsahu kapacity. Díky tomu je GT-1350 jedním z nejkapacitnějších hydraulických lisů z ocelového lana s košovým rámem ve své třídě motorů, ve srovnání s mezinárodními standardy pro lisy o výkonu 11 kW.

Hydraulický drátěný lis: Jak funguje dvoutlaký systém

Hydraulický okruh GT-1350 spoléhá na a dvoustupňové uspořádání čerpadla který se stal měřítkem v sektoru lisů na ocelová lana. Během přibližovacího zdvihu čerpadlo dodává vysoký průtok při nízkém tlaku, takže píst rychle klesá k obrobku bez ztráty času. Jakmile je detekován kontakt (prostřednictvím hydraulického nárůstu protitlaku), okruh se automaticky přepne do vysokotlakého režimu s nízkým průtokem, aby provedl pěchování. Tento přechod je bezproblémový a nevyžaduje zásah obsluhy.

Těsnící systém používá vysoce kvalitní hydraulická těsnění určená pro trvalý provoz při tlacích přesahujících pracovní limit stroje. To poskytuje smysluplnou bezpečnostní rezervu a zajišťuje, že hydraulická kapalina neznečistí pracovní plochu nebo povrch ocelového lana, což by mohlo ohrozit bezpečnost a odolnost hotového zakončení proti korozi. Systém také obsahuje integrovaný přetlakový ventil přednastavený z výroby, který chrání obsluhu i nástroje před přetlakem.

Výše uvedená tlaková křivka znázorňuje charakteristický dvoustupňový profil lisovacího cyklu GT-1350. Tlak zůstává během najíždění nízký, aby byl umožněn rychlý postup, a poté, co se matrice dotkne pouzdra, strmě stoupá, přičemž vrcholí v blízkosti maxima stroje 56 MPa během plného pěchování. Fáze návratu rychle uvolňuje tlak. Tento profil je v souladu s osvědčenými průmyslovými postupy pro hydraulické lisy na ocelová lana pracující v dolech, přístavištích a jeřábech.

Průmyslové aplikace a výkonnostní benchmarky

Hydraulický krimpovací stroj na ocelová lana GT-1350 je navržen pro nepřetržitý provoz v celé řadě odvětví. Kování ocelového lana je základním procesem v průmyslových odvětvích, kde jsou zvedací a napínací kapacity kritické z hlediska bezpečnosti, a certifikace CE stroje zajišťuje, že stroj splňuje požadavky evropské směrnice o strojních zařízeních na ochranu obsluhy a elektromagnetickou kompatibilitu.

• Průmysl ocelových lan: Výroba předpřipravených závěsů, náprstkových sestav a vícenohých uzdeček ve velkých objemech.
• Hornictví a hutnictví: Zvedací lana a vodicí lana šachet v podzemních a povrchových důlních provozech vyžadujících ověřené ukončení MBL (minimální mez pevnosti).
• Provoz přístaviště a přístavu: Kotevní lana, tažné závěsy a hlavní zdvihací zařízení jeřábu na terminálech pro kontejnery a hromadné náklady.
• Železnice a elektrika: Systémy trolejového vedení a sestavy trolejového vedení, kde je konzistence rozměrů zakončení specifikována v úzkých tolerancích.
• Offshore a stavebnictví: Upevnění kabelů, kotevních systémů a konstrukčních napínacích prvků při práci na mostech a pobřežních plošinách.

Radarový graf představuje analýzu interních schopností GT-1350 v šesti operačních dimenzích. Maximální pracovní tlak a životnost skóre na vrcholu řady díky jednoblokové konstrukci karoserie a lisovaným komponentům z legované oceli. Kompatibilita a bezpečnost lisovacích nástrojů jsou rovněž vysoké díky certifikaci CE, křížové kompatibilitě s nástroji GT-500T a vestavěnému odlehčení tlaku ve stroji. Rychlost cyklu je mírně pod maximem, protože rychlost zpětného chodu pístu (10 mm/s) je řízena požadavky na bezpečnou dekompresi, což je záměrný konstrukční kompromis pro bezpečnost obsluhy a životnost matrice.

Výběr a údržba sady krimpovacích čelistí

A sada krimpovacích čelistí pro GT-1350 musí odpovídat jmenovitému průměru ocelového lana a typu objímky (oválná objímka, kruhová objímka nebo klínová objímka). Sady oválných zápustek vytvářejí šestiúhelníkový nebo oválný průřez na hotové objímce a jsou preferovány pro většinu aplikací závěsů, protože poskytují vizuální kontrolu. Sady kulatých matric se používají tam, kde je vyžadována rozměrová stejnoměrnost ve všech radiálních rovinách, jako je příprava závitové objímky nebo montáž přesných kotevních ok.

Protokol údržby sady matric

1. Po každých 200 cyklech pěchování zkontrolujte povrch matrice, zda nevykazuje trhliny, odštěpky nebo oděrky, pomocí 10x lupy nebo penetrační kontroly.
2. Před každou směnou naneste na dosedací plochy matrice tenkou vrstvu maziva proti zadření nebo pěchování, abyste snížili tření a zabránili svařování polovin matrice za studena.
3. Na začátku každé výrobní série zkontrolujte uzavírací rozměr matrice pomocí sady kalibrovaných měrek; rozměry mimo toleranční rozsah indikují opotřebení matrice a sadu je třeba vyměnit.
4. Když se matrice nepoužívají, skladujte je v polstrovaných pouzdrech; nikdy neskládejte matrice bez ochrany, protože poškození povrchu dutiny nárazem se přímo promítá do defektů povrchu pouzdra.
5. Zaznamenejte počet cyklů každé sady matric do protokolu údržby; Xingtai Hydraulic doporučuje vyměnit matrice, když se uzavírací rozměr odchyluje o více než 0,3 mm od jmenovité hodnoty.

Funkce automatického polohování GT-1350 znamená, že sada matrice se před aplikací tlaku samo vystředí kolem pouzdra, což snižuje chyby operátora během nakládání. To je významná výhoda oproti strojům s ručním zarovnáváním a přímo snižuje počet excentrických zářezů, které jsou hlavní příčinou snížené účinnosti zakončení při operacích hydraulického zářezu (jak je uvedeno v průmyslových praktických příručkách publikovaných Technickým výborem pro drátěná lana).

Sloupcový graf výše je schematickým znázorněním toho, jak se kumuluje rozměrová odchylka zápustky s počtem cyklů pro typickou sadu zápustek z legované oceli používané na lanech o velkém průměru. Odchylka zůstává zanedbatelná po dobu prvních 400 cyklů, začíná se zrychlovat mezi 600 a 800 cykly se zvyšujícím se zpevňováním a otěrem povrchu a typicky překračuje práh výměny 0,3 mm při nebo před 1000 cykly v závislosti na tvrdosti materiálu pouzdra. Operátoři sledující tato data mohou proaktivně plánovat výměnu matrice, čímž se vyhnou koncovkám, které nevyhovují specifikaci, aby se dostaly na pole.

Obrázek produktu GT-1350

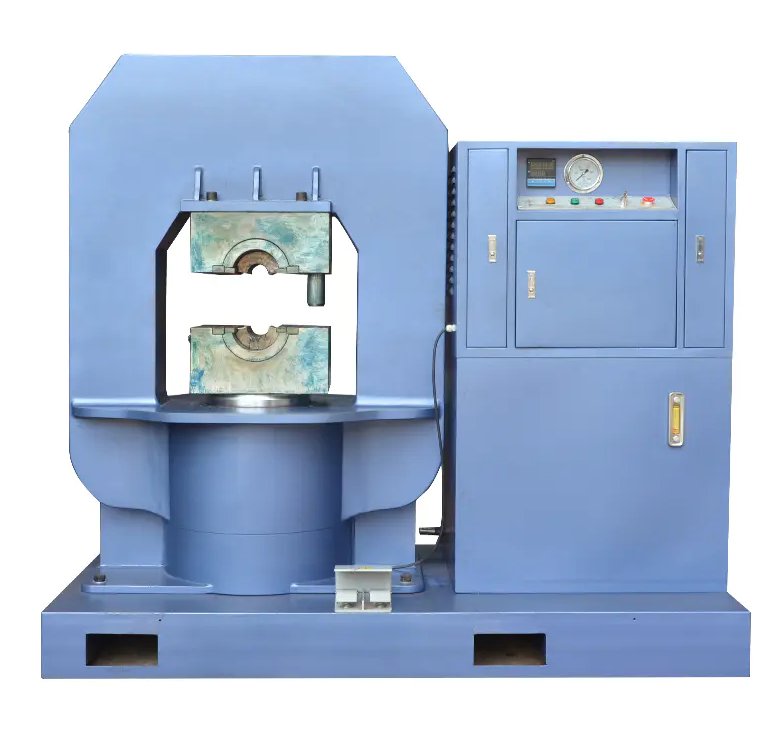

Hydraulický krimpovací stroj na drátěná lana GT-1350 (rám koše) vyrobený společností Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. tělo rámu koše , vyfrézovaný z jednoho ocelového bloku, je vidět uprostřed. V samostatné ovládací skříni vpravo je umístěna dvoutlaká hydraulická pohonná jednotka, manometr, indikační panel a hlavní ovládací spínače. Stroj je certifikován CE a byl exportován do Velké Británie, Austrálie, Nizozemska, Lotyšska, Malajsie, Thajska, Indie, Ruska, Botswany, Polska a na další trhy.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. byla založena v r 1992 a nachází se v Taizhou City, provincie Jiangsu, Čína. Společnost se specializuje na výrobu hydraulických lisů na ocelová lana, strojů na žíhání a zužování ocelových lan, hliníkových objímek a zvedacích svorek. Xingtai Hydraulic je vybavena pokročilými výrobními zařízeními, silnými technickými možnostmi, autoritativním testovacím zařízením a komplexním systémem řízení kvality.

Komponenty pro kování strojů Xingtai Hydraulic jsou kované z vysoce pevné legované oceli. Tělo stroje je vyrobeno z jednoho bloku materiálu, který zajišťuje strukturální integritu a dlouhou životnost. Hydraulické systémy využívají systém přívodu oleje s dvojitým tlakovým čerpadlem, který umožňuje rychlý pohyb nahoru a dolů a zároveň zajišťuje hladký proces lisování. Tato konstrukce výrazně zlepšuje kvalitu lisování a efektivitu výroby.

Hydraulické stroje Xingtai byly exportovány do mnoha zemí, včetně Velké Británie, Austrálie, Nizozemska, Lotyšska, Malajsie, Thajska, Indie, Ruska, Botswany, Polska a dalších. Řídí se filozofií "vysoká kvalita, konkurenceschopná cena a trvalý závazek," společnost se snaží uspokojit potřeby zákazníků a poskytovat ty nejlepší služby zaměřené na poskytování služeb stávajícím i novým klientům se stejnou úrovní dokonalosti.
